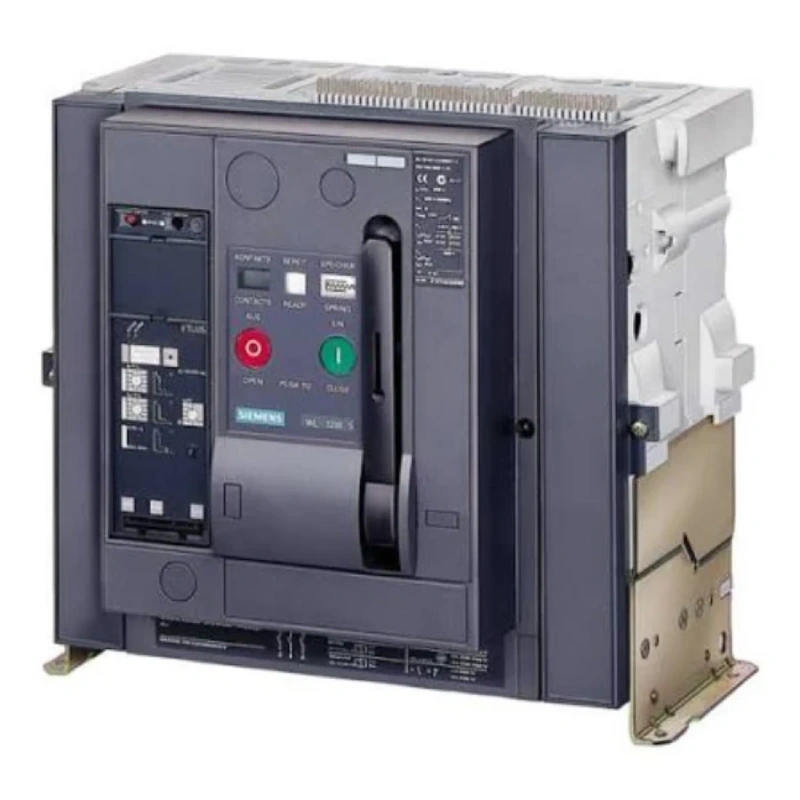

کلید هوایی زیمنس 3WL1220-2CB32-1AA2 از سری SENTRON 3WL و مناسب حفاظت و توزیع برق در تابلوهای فشار ضعیف صنعتی است.
این مدل جریان نامی 2000 آمپر دارد و با ساختار سهپل و سایز II، برای مدارهای اصلی و فیدرهای پرجریان کاربرد دارد.
این مدل بهصورت ثابت نصب میشود و اتصال اصلی را از پشت و به شکل افقی انجام میدهد.
همچنین واحد حفاظتی ETU25 LSI حفاظت اضافهبار و اتصال کوتاه را مدیریت میکند و امکان تنظیم جریان حفاظتی را در محدوده 0.4 تا 1 برابر جریان نامی در اختیار کاربر قرار میدهد.
| مشخصه | مقدار |
|---|---|
| برند | Siemens |
| سری | SENTRON 3WL |
| شماره فنی | 3WL1220-2CB32-1AA2 |
| نوع تجهیز | کلید هوایی |
| جریان نامی | 2000A |
| تعداد پل | 3 پل |
| سایز | Size II |
| نوع نصب | ثابت |
| واحد حفاظتی | ETU25 |
| عملکرد حفاظتی | LSI |
| محدوده تنظیم جریان | 0.4 تا 1 In |
| قدرت قطع Icu | 66kA در 500V |
| ولتاژ کاری | تا 690V AC |
| فرکانس | 50/60Hz |
| محل اتصال اصلی | افقی از پشت |
| مکانیزم عملکرد | دستی با ذخیره انرژی |
| کنتاکت کمکی | 2NO + 2NC |
| استاندارد | IEC |
زیمنس در این مدل از ETU25 با ساختار حفاظتی LSI استفاده میکند. حرف L به حفاظت اضافهبار، حرف S به حفاظت اتصال کوتاه با تأخیر زمانی و حرف I به حفاظت اتصال کوتاه لحظهای اشاره دارد.
همچنین کاربر میتواند جریان حفاظتی را در محدوده 0.4 تا 1 In تنظیم کند. این قابلیت امکان هماهنگی بهتر تنظیمات کلید با جریان کاری مدار را فراهم میکند.
کلید هوایی 3WL1220-2CB32-1AA2 قدرت قطع اتصال کوتاه Icu برابر 66 کیلوآمپر در 500 ولت AC دارد. این مقدار، ظرفیت کلید برای قطع جریان اتصال کوتاه را در شرایط مشخصشده نشان میدهد.
علاوه بر این، کلید برای ولتاژ کاری تا 690V AC و فرکانس 50/60Hz طراحی شده است. بنابراین میتوان از آن در شبکههای فشار ضعیف صنعتی با جریانهای بالا استفاده کرد.
این مدل از نوع ثابت است و برخلاف مدلهای کشویی، برای خارجکردن کلید از مدار به مکانیزم کشویی نیاز ندارد. اتصال اصلی نیز در قسمت پشت کلید و بهصورت افقی قرار میگیرد.
ساختار سایز II، جریان نامی 2000 آمپر و طراحی سری 3WL، این کلید را برای تابلوهای اصلی توزیع برق، مراکز صنعتی و مدارهای پرجریان مناسب میکند.
در نتیجه، هنگام طراحی تابلو باید ابعاد، مسیر اتصال و فضای موردنیاز برای مکانیزم عملکرد را متناسب با ساختار ثابت کلید در نظر گرفت.
3WL1220-2CB32-1AA2 از مکانیزم دستی با ذخیره انرژی استفاده میکند. این ساختار انرژی موردنیاز برای عملکرد مکانیکی کلید را ذخیره میکند و امکان انجام عملیات قطع و وصل را فراهم میسازد.
این مدل همچنین 2 کنتاکت NO و 2 کنتاکت NC دارد. میتوان از این کنتاکتها برای ارسال وضعیت کلید به مدارهای کنترلی و سیستمهای مانیتورینگ استفاده کرد.
جریان نامی 2000 آمپر، این کلید را برای مدارهای اصلی و فیدرهای پرجریان مناسب میکند. بهطور مشخص، تابلوهای توزیع برق صنعتی، مراکز تولید و زیرساختهای الکتریکی میتوانند از این رده کلید استفاده کنند.
از سوی دیگر، واحد ETU25 و عملکرد LSI امکان تنظیم حفاظت مدار را فراهم میکنند. بنابراین مهندس برق میتواند تنظیمات حفاظتی را با جریان کاری و شرایط اتصال کوتاه شبکه هماهنگ کند.
هنگام خرید کلید هوایی زیمنس، تطبیق کامل شماره فنی اهمیت زیادی دارد. در سری 3WL، تغییر یک بخش از کد میتواند نوع نصب، قدرت قطع، واحد حفاظتی یا تجهیزات جانبی را تغییر دهد.
بنابراین، شماره فنی 3WL1220-2CB32-1AA2 را پیش از خرید با مشخصات فنی تابلو و نیاز پروژه مطابقت دهید.
مهر آریا در زمینه تأمین تجهیزات اتوماسیون صنعتی و تجهیزات فشار ضعیف زیمنس فعالیت میکند. برای انتخاب کلید هوایی مناسب، جریان مدار، قدرت اتصال کوتاه، نوع نصب و سطح حفاظت موردنیاز را بررسی کنید.
این مدل جریان نامی 2000 آمپر دارد.
این مدل بهصورت سهپل طراحی شده است.
این مدل از واحد حفاظتی ETU25 با عملکرد LSI استفاده میکند.
قدرت قطع اتصال کوتاه Icu برابر 66kA در 500V AC است.
خیر. 3WL1220-2CB32-1AA2 از نوع نصب ثابت است و ساختار کشویی ندارد.
خیر. عملکرد حفاظتی این مدل LSI است و حفاظت G یا اتصال زمین در مشخصات این کد درج نشده است. بنابراین نباید قابلیت حفاظت اتصال زمین مدلهای دارای LSING را به این کلید نسبت داد.
پیکربندی CB32 از واحد حفاظتی ETU25 با عملکرد LSI استفاده میکند، در حالی که مدلهای دارای پیکربندی DG میتوانند واحد حفاظتی و امکانات متفاوتی داشته باشند. به همین دلیل، هنگام جایگزینی یک مدل با مدل دیگر باید کل شماره فنی و مشخصات حفاظتی را بررسی کرد.
زیمنس این کد را در وضعیت Phase-out قرار داده و در صفحه محصول، سری 3WA را بهعنوان پورتفولیوی جانشین معرفی میکند. با این حال، انتخاب جایگزین دقیق باید بر اساس مشخصات فنی و نیاز پروژه انجام شود.
