کلید هوایی زیمنس 3WL1110-2DG46-1AA2

کلید هوایی زیمنس 3WL1110-2DG46-1AA2

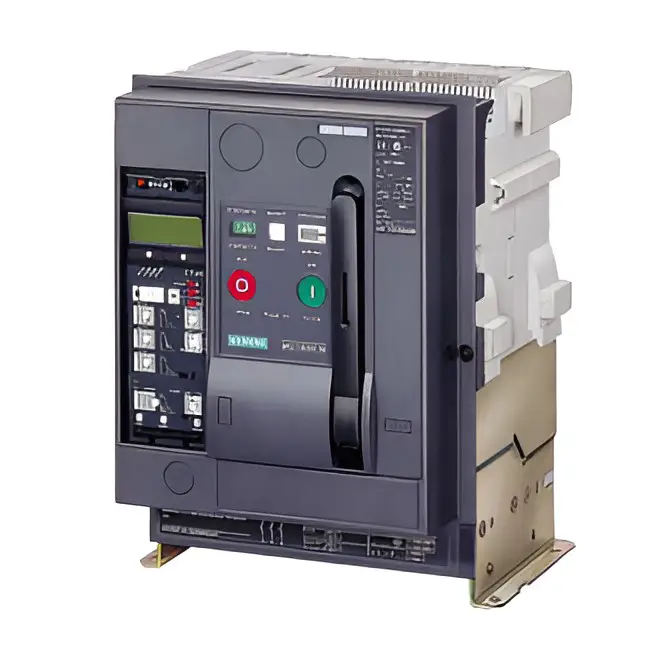

کلید هوایی زیمنس 3WL1110-2DG46-1AA2 از سری SENTRON 3WL، یک کلید اتوماتیک هوایی کشویی ۴ پل برای حفاظت و کنترل شبکه‌های برق فشار ضعیف است.

این مدل با جریان نامی 1000 آمپر، ولتاژ کاری تا 690V AC و قدرت قطع اتصال کوتاه 55kA در 500V، برای تابلوهای اصلی برق، مراکز توزیع و تأسیسات صنعتی با جریان بالا مناسب است.

این تجهیز به واحد حفاظتی ETU27 با حفاظت LSING مجهز است و حفاظت اضافه‌بار، اتصال کوتاه و خطای زمین را پوشش می‌دهد.

نسخه موردنظر دارای مکانیزم دستی ذخیره‌دار و کنتاکت کمکی ۲ باز + ۲ بسته است.

مشخصات فنی 3WL1110-2DG46-1AA2

ویژگی‌های کلید هوایی 3WL1110 2DG46 1AA2

• جریان نامی ۱۰۰۰ آمپر برای مدارهای قدرت با جریان بالا
• ساختار کشویی برای تعمیر، سرویس و جداسازی آسان‌تر کلید
• واحد حفاظتی ETU27 با تنظیم‌پذیری جریان حفاظتی
• حفاظت اضافه‌بار و اتصال کوتاه
• حفاظت خطای زمین و حفاظت هادی نول
• قدرت قطع ۵۵ کیلوآمپر در ولتاژ ۵۰۰ ولت
• پشتیبانی از شبکه‌های ۵۰ و ۶۰ هرتز
• کنتاکت کمکی ۲ باز و ۲ بسته
• مناسب برای تابلوهای توزیع و تأسیسات صنعتی

کاربردهای 3WL1110-2DG46-1AA2

این کلید هوایی برای حفاظت ورودی و خروجی تابلوهای اصلی، مراکز توزیع برق، تابلوهای صنعتی، زیرساخت‌های توان بالا و مدارهایی که حفاظت قابل تنظیم در برابر اضافه‌بار، اتصال کوتاه و خطای زمین اهمیت دارد، استفاده می‌شود.

نکات مهم هنگام خرید

در انتخاب کلید هوایی 3WL فقط جریان نامی کافی نیست. تعداد پل، نوع نصب ثابت یا کشویی، قدرت قطع، نوع واحد حفاظتی، جهت اتصال شینه و تجهیزات جانبی باید با تابلو و شبکه موجود مطابقت داشته باشد.

کد 3WL1110-2DG46-1AA2 یک پیکربندی مشخص است؛ بنابراین هنگام خرید، تطابق دقیق کد فنی با تجهیز موردنیاز را بررسی کنید.

سری 3WL در سبد محصولات زیمنس دارای نسل جایگزین 3WA نیز شده است، بنابراین برای پروژه‌های جدید بررسی گزینه جایگزین اهمیت دارد.

مهر آریا، نمایندگی زیمنس می‌تواند برای انتخاب کلید هوایی مناسب، بررسی کد فنی، تجهیزات جانبی و جایگزینی مدل‌های سری 3WL راهنمایی تخصصی ارائه دهد.

سؤالات متداول

آیا کلید 3WL1110 2DG46 1AA2 برای ورودی اصلی تابلو 1000 آمپر مناسب است؟

بله، این مدل با جریان نامی 1000 آمپر برای مدارهای اصلی و توزیع برق با جریان بالا طراحی شده است. با این حال، انتخاب نهایی باید بر اساس جریان بار، سطح اتصال کوتاه شبکه، شرایط تابلو و الزامات حفاظتی پروژه انجام شود.

تفاوت مدل 3WL1110-2DG46-1AA2 با مدل ثابت چیست؟

3WL1110-2DG46-1AA2 از نوع کشویی است و همراه فریم راهنما استفاده می‌شود. در مقابل، مدل‌های ثابت سری 3WL مانند 3WL1110-2DG42-1AA2 مستقیماً در تابلو نصب می‌شوند. نوع کشویی برای پروژه‌هایی که امکان خارج کردن کلید از مدار برای سرویس و تعمیر اهمیت دارد، گزینه مناسب‌تری است.

آیا واحد حفاظتی این کلید قابل تنظیم است؟

بله. این مدل به واحد حفاظتی ETU27 با عملکرد LSING مجهز است و محدوده پاسخ حفاظت اضافه‌جریان آن قابل تنظیم است. تنظیم دقیق پارامترها باید متناسب با جریان بار، کابل‌ها، شینه‌ها و هماهنگی حفاظتی شبکه انجام شود.

آیا حفاظت خطای زمین دارد؟

بله. یکی از تفاوت‌های مهم این پیکربندی، وجود حفاظت خطای زمین و حفاظت هادی نول در ساختار حفاظتی آن است؛ بنابراین برای تابلوهایی که حفاظت هادی نول و خطای زمین اهمیت دارد، انتخاب قابل بررسی است.

قدرت قطع 55kA برای چه شرایطی مناسب است؟

قدرت قطع این مدل 55kA در 500V است. این مقدار باید با جریان اتصال کوتاه احتمالی در محل نصب مقایسه شود. اگر سطح اتصال کوتاه شبکه از ظرفیت قطع کلید بیشتر باشد، استفاده از این مدل بدون بررسی مهندسی صحیح نیست.

آیا این مدل به موتور شارژ فنر مجهز است؟

خیر. پیکربندی پایه 3WL1110-2DG46-1AA2 دارای مکانیزم عملکرد دستی با ذخیره انرژی است. در صورت نیاز به عملکرد موتوری یا تجهیزات فرمان از راه دور، باید پیکربندی و کد تجهیزات جانبی به‌صورت جداگانه بررسی شود.

آیا این کلید برای شبکه 690 ولت قابل استفاده است؟

بله. ولتاژ کاری نامی این مدل تا 690V AC اعلام شده است و برای فرکانس‌های 50 و 60 هرتز کاربرد دارد.

هنگام تعویض کلید هوایی قدیمی با این مدل، فقط جریان نامی را باید بررسی کرد؟

خیر. علاوه بر جریان نامی باید تعداد پل، ثابت یا کشویی بودن، ابعاد و فریم، نوع اتصال شینه، جهت اتصال، قدرت قطع، واحد حفاظتی و تجهیزات جانبی بررسی شود. یک کلید 1000 آمپر لزوماً جایگزین مستقیم تمام کلیدهای 1000 آمپر موجود در تابلو نیست.

آیا 3WL1110-2DG46-1AA2 برای تابلوهای صنعتی مناسب است؟

بله. ساختار کشویی، جریان نامی 1000 آمپر، قدرت قطع 55kA و واحد حفاظتی ETU27 باعث می‌شود این مدل برای تابلوهای اصلی توزیع، ورودی فیدرها و کاربردهای صنعتی با جریان بالا مناسب باشد.

برای خرید این مدل چه اطلاعاتی را باید به فروشنده اعلام کنیم؟

بهتر است علاوه بر کد کامل 3WL1110-2DG46-1AA2، جریان نامی، ولتاژ شبکه، سطح اتصال کوتاه، تعداد پل، نوع نصب، نیاز به فرمان موتوری، تجهیزات حفاظتی و تجهیزات جانبی موردنیاز را اعلام کنید. این اطلاعات احتمال انتخاب اشتباه کد یا تجهیزات جانبی را کاهش می‌دهد.

جمع‌بندی

3WL1110-2DG46-1AA2 یک کلید هوایی ۴ پل، کشویی و ۱۰۰۰ آمپری از سری SENTRON 3WL زیمنس است که با قدرت قطع ۵۵ کیلوآمپر، واحد حفاظتی ETU27 و حفاظت خطای زمین، برای تابلوهای اصلی و شبکه‌های توزیع صنعتی با جریان بالا گزینه‌ای مناسب محسوب می‌شود.
