کنتاکتور زیمنس 3RT2024-1AP00

کنتاکتور زیمنس 3RT2024-1AP00

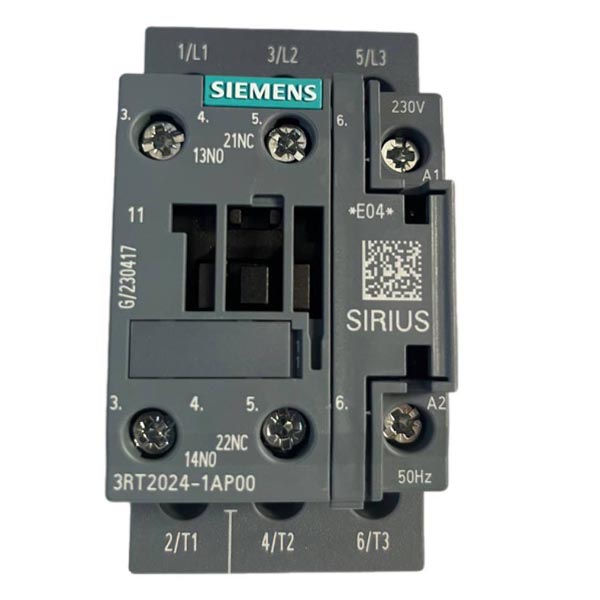

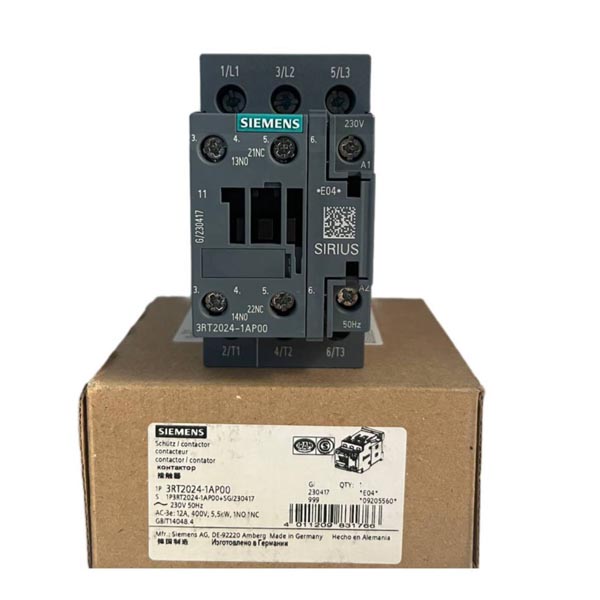

کنتاکتور زیمنس 3RT2024-1AP00 از سری SIRIUS، یک کنتاکتور سه‌پل برای کنترل موتورهای سه‌فاز است.

این مدل با جریان کاری 12 آمپر در رده AC-3 و توان 5.5 کیلووات در ولتاژ 400 ولت، برای مدارهای قدرت صنعتی کاربرد دارد. بوبین 230 ولت AC، کنتاکت کمکی 1NO+1NC و ترمینال‌های پیچی، از مشخصات اصلی آن هستند.

این کنتاکتور در سایز S0 ساخته شده و برای راه‌اندازی و قطع‌وصل موتور در تابلوهای برق صنعتی استفاده می‌شود. همچنین زیمنس این مدل را به‌عنوان محصول فعال عرضه می‌کند.

مشخصات فنی کنتاکتور 3RT2024-1AP00

ویژگی‌های مهم

• جریان کاری 12 آمپر در AC-3
• توان موتور 5.5 کیلووات در 400 ولت
• بوبین 230 ولت AC با فرکانس 50 هرتز
• سه کنتاکت اصلی باز و یک کنتاکت کمکی 1NO+1NC
• سایز S0 با اتصال پیچی
• مناسب برای مدارهای راه‌اندازی و کنترل موتور
• قابل استفاده در ولتاژ کاری تا 690 ولت AC

کاربرد کنتاکتور زیمنس 3RT2024-1AP00

این مدل برای قطع‌وصل مدار قدرت و کنترل موتورهای سه‌فاز در محدوده مشخصات نامی استفاده می‌شود.

از جمله کاربردهای آن می‌توان به تابلوهای کنترل پمپ، فن، نوار نقاله و تجهیزات صنعتی اشاره کرد؛ البته انتخاب نهایی باید با جریان موتور و شرایط راه‌اندازی مطابقت داشته باشد.

همچنین کنتاکت کمکی داخلی 1NO+1NC امکان استفاده در مدارهای فرمان، خودنگهدار و اینترلاک را فراهم می‌کند.

بنابراین در برخی مدارها می‌توان بدون افزودن بلوک کمکی، عملکردهای پایه کنترل را پیاده‌سازی کرد.

بوبین 230 ولت AC و مدار فرمان

بوبین 3RT2024-1AP00 با ولتاژ 230 ولت AC و فرکانس 50 هرتز کار می‌کند. محدوده کاری ولتاژ بوبین طبق دیتاشیت 0.8 تا 1.1 برابر ولتاژ نامی است.

در نتیجه، هنگام نصب یا تعویض کنتاکتور باید ولتاژ مدار فرمان را با مشخصات بوبین تطبیق دهید.

تفاوت جریان AC-1 و AC-3

جریان کاری این کنتاکتور در رده AC-3 برابر 12 آمپر و در رده AC-1 در دمای محیط 40 درجه سانتی‌گراد برابر 40 آمپر است.

AC-3 برای کاربردهای متداول موتورهای قفس سنجابی به کار می‌رود؛ در مقابل، AC-1 به بارهای غیرالقایی یا با خاصیت القایی کم مربوط است. بنابراین برای انتخاب کنتاکتور موتور، جریان AC-3 و توان نامی موتور را مبنا قرار دهید.

کنتاکت کمکی 1NO+1NC

این مدل یک کنتاکت کمکی باز (NO) و یک کنتاکت کمکی بسته (NC) دارد. کنتاکت باز می‌تواند در مدار خودنگهدار به کار برود و کنتاکت بسته نیز برای برخی مدارهای اینترلاک یا اعلام وضعیت کاربرد دارد.

با این حال، طراحی مدار باید با نقشه فرمان و الزامات ایمنی سیستم هماهنگ باشد.

سؤالات متداول

کنتاکتور 3RT2024-1AP00 چند آمپر است؟

جریان کاری آن در رده AC-3 و ولتاژ 400 ولت، 12 آمپر است. برای بارهای AC-1 نیز جریان 40 آمپر در دمای محیط 40 درجه سانتی‌گراد اعلام شده است.

این کنتاکتور برای موتور چند کیلووات مناسب است؟

توان نامی آن در رده AC-3 و ولتاژ 400 ولت، 5.5 کیلووات است. برای انتخاب دقیق، جریان پلاک موتور، نوع راه‌اندازی و تعداد دفعات قطع‌وصل را هم بررسی کنید.

بوبین 3RT2024-1AP00 چند ولت است؟

این مدل بوبین 230 ولت AC با فرکانس 50 هرتز دارد. اگر مدار فرمان شما ولتاژ متفاوتی دارد، باید کنتاکتوری با بوبین متناسب انتخاب کنید.

آیا این مدل کنتاکت کمکی داخلی دارد؟

بله. کنتاکتور 3RT2024-1AP00 به‌صورت استاندارد یک کنتاکت کمکی باز و یک کنتاکت کمکی بسته (1NO+1NC) دارد.

آیا می‌توان از کنتاکت کمکی آن برای خودنگهدار استفاده کرد؟

بله. کنتاکت کمکی NO برای مدار خودنگهدار کاربرد دارد. در طراحی مدار، باید وضعیت کنتاکت‌ها و نحوه عملکرد شستی‌ها و تجهیزات حفاظتی را در نظر بگیرید.

تفاوت 3RT2024-1AP00 با 3RT1024-1AP00 چیست؟

هر دو مدل برای جریان 12 آمپر در AC-3 و توان 5.5 کیلووات در 400 ولت معرفی شده‌اند. مدل 3RT2024-1AP00 از خانواده SIRIUS 3RT2 است و کنتاکت کمکی داخلی 1NO+1NC دارد. هنگام جایگزینی مدل قدیمی، ولتاژ بوبین، اتصالات و ابعاد نصب را نیز تطبیق دهید.

آیا این کنتاکتور برای پمپ و فن مناسب است؟

در صورتی که جریان و توان موتور در محدوده نامی کنتاکتور قرار بگیرد، می‌توان از آن برای کنترل پمپ یا فن استفاده کرد. شرایط راه‌اندازی و دفعات قطع‌وصل نیز بر انتخاب اثر می‌گذارند.

نوع اتصال ترمینال‌های این مدل چیست؟

ترمینال‌های مدار قدرت و کنترل از نوع پیچی هستند. هنگام نصب، سطح مقطع هادی و گشتاور بستن ترمینال‌ها را مطابق دستورالعمل سازنده انتخاب کنید.

آیا 3RT2024-1AP00 هنوز تولید می‌شود؟

بله. زیمنس این مدل را با وضعیت محصول فعال در کاتالوگ خود درج کرده است. موجودی و زمان تحویل به بازار و تأمین‌کننده بستگی دارد.

هنگام خرید این کنتاکتور چه مواردی را بررسی کنم؟

کد کامل محصول، جریان AC-3، توان موتور، ولتاژ بوبین 230 ولت، کنتاکت کمکی 1NO+1NC، سایز S0 و نوع اتصال پیچی را بررسی کنید. این موارد به‌ویژه هنگام جایگزینی کنتاکتور موجود اهمیت دارند.

خرید کنتاکتور زیمنس 3RT2024-1AP00

برای خرید این کنتاکتور، مشخصات موتور و مدار فرمان را با جریان 12 آمپر، توان 5.5 کیلووات و بوبین 230 ولت AC تطبیق دهید. همچنین وجود کنتاکت کمکی 1NO+1NC را در طراحی مدار کنترل در نظر بگیرید.

مهر آریا، نمایندگی زیمنس در زمینه تأمین تجهیزات برق صنعتی و محصولات زیمنس، امکان راهنمایی برای انتخاب مدل متناسب با پروژه را فراهم می‌کند.
