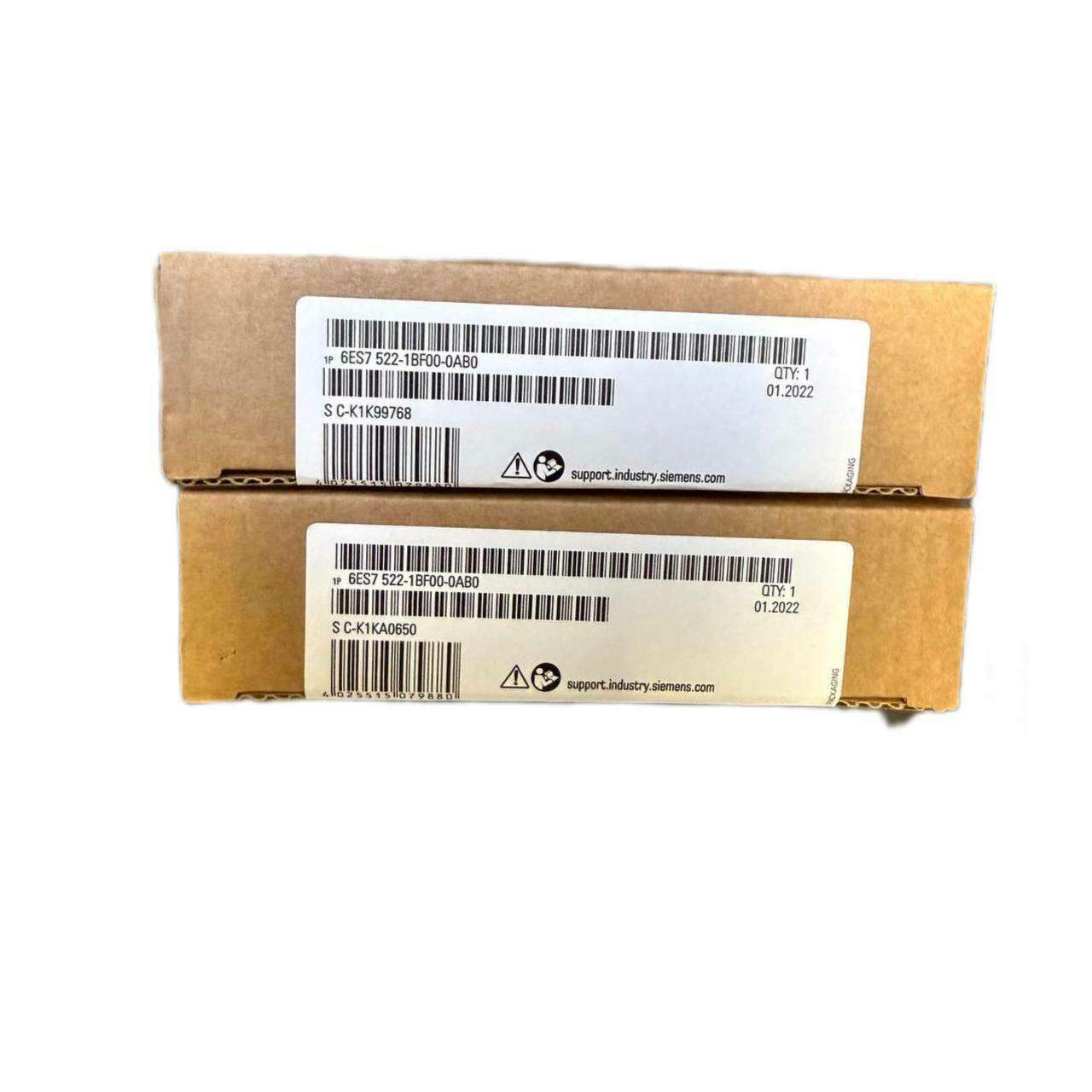

ماژول زیمنس مدل 6ES7522-1BF00-0AB0

6ES7522-1BF00-0AB0 متعلق به خانواده SIMATIC S7‑1500 SM 522 زیمنس است و برای خروجی دیجیتال طراحی شده؛ این مدل دارای ۸ کانال خروجی ۲۴ ولت DC با ظرفیت ۲ آمپر در هر کانال است. این ماژول برای سیستم‌ هایی که نیاز به عملکرد سریع، پایدار و قابل تشخیص خطا دارند، گزینه بسیار مناسبی است.

ساختار این ماژول طوری است که کانال‌ها در گروه‌هایی دسته‌بندی شده‌اند، به‌گونه‌ای که گروه‌بندی بار، تشخیص خطا و نظارت (diagnostics) برای عملکرد حرفه‌ ای و ایمن فراهم می‌شود. همچنین دو کانال از این هشت کانال می‌ توانند به‌عنوان PWM (مدولاسیون پهنای پالس) استفاده شوند، که در کنترل موتورهای DC کوچک یا شیرهای دقیق بسیار کاربردی است.

ویژگی‌ های فنی ماژول 6ES7522‑1BF00‑0AB0

• خروجی: ۸ عدد ترانزیستوری دیجیتال با ولتاژ ۲۴ V DC و جریان نامی ۲ A در هر کانال
• گروه‌ بندی خروجی‌ ها: کانال‌ ها در گروه‌ هایی قرار دارند که هر گروه تا ۸ آمپر محدود شده است
• قابلیت PWM: دو کانال برای تنظیم پهنای پالس (PWM) پیکربندی پذیر هستند
• تشخیص خطا: پشتیبانی از تشخیص وضعیت کانال (diagnostics) و مقدار جایگزین (substitute value) برای حالت خطا یا قطع بار
• ایمنی: امکان خاموش کردن ایمن گروه بار (safety-oriented shutdown) با پشتیبانی از استاندارد SIL2 و PL d / Category 3
• تغذیه: محدوده ولتاژ تغذیه ماژول ۱۹٫۲ تا ۲۸٫۸ ولت DC
• داده‌ های I&M (شناسایی ماژول): ماژول از I&M0 تا I&M3 پشتیبانی دارد که امکان نگهداری و تشخیص وضعیت را آسان‌ تر می‌ کند
• اسکنر (engineering): پشتیبانی از TIA Portal برای پیکربندی و نظارت
• ابعاد: عرض ۳۵ میلی‌متر، ارتفاع ۱۴۷ میلی‌ متر و عمق ۱۲۹ میلی‌ متر
• وزن حدودی: ۰٫۲۴ کیلوگرم

کاربردهای ماژول 6ES7522-1BF00-0AB0

این ماژول برای سیستم‌ هایی طراحی شده که به خروجی دیجیتال پایدار با جریان قابل‌توجه و امکانات تشخیص خطا نیاز دارند. برخی کاربردهای مهم آن عبارت‌اند از:

کنترل ماشین‌ آلات صنعتی

برای کنترل شیرها، موتورها، کنتاکتورها یا چراغ‌ های سیگنال در خطوط تولید و تجهیزات صنعتی.

استفاده در سیستم‌ های ایمنی

از آنجا که ماژول قابلیت خاموش کردن ایمن بار را دارد، می‌تواند در سیستم‌ هایی با الزامات ایمنی مانند ماشین‌ آلات خودکار مورد استفاده قرار گیرد.

اتوماسیون کارخانه‌ های مدرن

در تابلوهای I/O توزیع‌شده یا رک‌های S7-1500 برای کاهش استفاده از کارت‌ های بزرگ و بهینه‌ سازی فضا.

کنترل سیستم‌های دمایی، فشاری یا فرآیندی

برای انتخاب‌کننده‌ های وضعیت، قطع‌ کننده‌ ها و عملگرهایی که نیاز به پاسخ‌ دهی سریع دارند.

پروژه‌ های توسعه‌ پذیر

در سیستم‌ هایی که احتمالا در آینده بار یا تعداد ماژول‌ ها افزایش خواهد یافت، استفاده از این ماژول با تشخیص وضعیت دقیق کمک زیادی به طراحی منطقی و ایمن پروژه می‌کند.

مزایای اصلی استفاده از ماژول 6ES7522-1BF00-0AB0

• پایداری و خروجی قوی: با ۲ آمپر در هر کانال، برای بارهای قابل توجه مناسب است
• ویژگی PWM: امکان کنترل دقیق‌ تر بارهای خاص (مثل موتورها یا شیرها)
• تشخیص خطا: امکان تشخیص وضعیت هر کانال و تعریف مقدار جایگزین امنیتی
• ایمنی بالا: پشتیبانی از SIL2 و PL d باعث افزایش اعتماد به عملکرد در سیستم‌ های حساس می‌ شود
• قابلیت مانیتورینگ: با داده‌ های I&M می‌توان وضعیت ماژول را در زمان واقعی پایش کرد
• ادغام سریع با TIA Portal: ساده برای پیکربندی و نگهداری پروژه

راهنمای انتخاب و خرید ماژول 6ES7522‑1BF00‑0AB0

اگر پروژه شما به خروجی دیجیتال نیاز دارد که هم بار قابل‌توجهی را کنترل کند و هم نیاز به تشخیص خطا و ایمنی دارد، این ماژول انتخاب بسیار منطقی است. در انتخاب آن بهتر است به نکات زیر توجه کنید:

• بررسی دقیق جریان بار (آمپراژ) و نوع بار (شیر، موتور، چراغ)
• نیاز به PWM برای بارهای متغیر
• پیکربندی ایمنی و سطح مورد نیاز (SIL، PL)
• فضای تابلو برای قرار دادن ماژول (عرض آن را در نظر بگیرید)
• نیاز به تشخیص وضعیت و نگهداری (استفاده از I&M داده‌ها)

در فروشگاه مهر آریا، محصولاتی مانند 3TF5122-0AF0 را  با تضمین اصالت، مشاوره فنی و پشتیبانی کامل عرضه می‌شود. کارشناسان مجموعه می‌ توانند بر اساس معماری سیستم شما، محصول مناسب را پیشنهاد دهند، تنظیمات ایمنی را بررسی کنند و راهنمایی‌ های لازم برای نصب و پیکربندی ارائه دهند.
