کلید هوایی زیمنس 3WL1116-3DG46-1AA2

کلید هوایی زیمنس 3WL1116-3DG46-1AA2

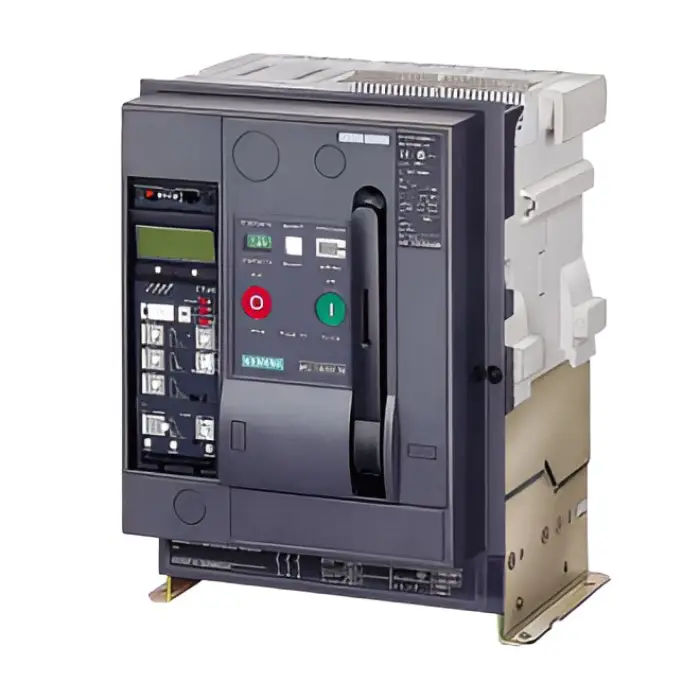

کلید هوایی زیمنس 3WL1116-3DG46-1AA2 یک کلید هوایی کشویی چهارپل از سری SENTRON 3WL و اندازه 1 است که برای حفاظت و قطع‌و‌وصل مدارهای قدرت در تابلوهای فشار ضعیف استفاده می‌شود.

این مدل جریان نامی 1600 آمپر و ولتاژ کاری تا 690 ولت دارد و با واحد حفاظتی ETU27 و حفاظت LSING ارائه می‌شود.

علاوه بر این، ساختار کشویی امکان خارج کردن کلید از مدار بدون جداسازی کامل اتصالات اصلی را فراهم می‌کند؛ بنابراین برای تابلوهای اصلی، ورودی برق و فیدرهای توان بالا گزینه مناسبی است.

مشخصات فنی 3WL1116-3DG46-1AA2

ویژگی‌های کلید هوایی 3WL1116-3DG46-1AA2

• جریان نامی 1600 آمپر برای مدارهای قدرت با جریان بالا
• ساختار کشویی برای سهولت تعمیر، بازرسی و سرویس تابلو
• چهار پل برای کاربردهایی که حفاظت و قطع هادی نول اهمیت دارد
• واحد حفاظتی ETU27 با تنظیم‌پذیری 0.4 تا 1 برابر جریان نامی
• حفاظت LSING شامل اضافه‌بار، اتصال کوتاه، حفاظت لحظه‌ای، اتصال زمین و حفاظت نول
• قدرت قطع 66kA در ولتاژ 500V
• اتصال اصلی از پشت و به‌صورت افقی
• مکانیزم دستی با قابلیت ذخیره انرژی
• مجهز به 2 کنتاکت باز و 2 کنتاکت بسته کمکی

کاربرد 3WL1116 3DG46 1AA2

این کلید هوایی برای تابلوهای توزیع و مدارهای قدرت با جریان بالا طراحی شده است. به‌طور مشخص، می‌توان از آن در ورودی اصلی تابلو، خروجی‌های قدرت، کوپلر باسبار و مدارهای توزیع صنعتی استفاده کرد.

همچنین به دلیل جریان نامی 1600 آمپر و قدرت قطع 66kA، برای پروژه‌هایی مناسب است که سطح اتصال کوتاه شبکه بالا بوده و انتخاب کلید باید بر اساس محاسبات دقیق اتصال کوتاه انجام شود.

تفاوت 3WL1116-3DG46-1AA2 با مدل‌های مشابه

در خانواده 3WL1116، مدل‌های مختلفی با جریان نامی یکسان اما واحد حفاظتی، قدرت قطع و ساختار متفاوت وجود دارند.

برای مثال، کد DG46 به پیکربندی مجهز به ETU27 و حفاظت LSING اشاره دارد؛ بنابراین هنگام جایگزینی این کلید، تنها 1600 آمپر بودن کافی نیست و باید نوع واحد حفاظتی، تعداد پل، ساختار کشویی، اتصالات و لوازم جانبی نیز مطابقت داشته باشد.

نکات مهم خرید کلید هوایی زیمنس 3WL1116-3DG46-1AA2

پیش از خرید کلید هوایی زیمنس، حتماً شماره فنی کامل کلید را با تجهیزات موجود در تابلو تطبیق دهید. علاوه بر جریان نامی، قدرت قطع، تعداد پل و نوع واحد حفاظتی، ساختار کشویی و نوع اتصال پشت کلید نیز اهمیت دارد.

از طرفی، سری 3WL زیمنس دارای نسل جایگزین 3WA است؛ بنابراین اگر هدف شما جایگزینی یک کلید قدیمی، توسعه تابلو یا تأمین قطعه یدکی است، بررسی سازگاری مدل جایگزین پیش از سفارش اهمیت زیادی دارد.

برای تأمین و بررسی مشخصات فنی کلید هوایی زیمنس 3WL1116-3DG46-1AA2 می‌توانید مشخصات تابلو، جریان بار، سطح اتصال کوتاه و تجهیزات جانبی موردنیاز را با مهر آریا، نمایندگی زیمنس تطبیق دهید.

سؤالات متداول

کلید 3WL1116-3DG46-1AA2 چند آمپر است؟

جریان نامی این مدل 1600 آمپر است و برای سیستم‌های توزیع و مدارهای قدرت با جریان بالا استفاده می‌شود.

قدرت قطع کلید 3WL1116-3DG46-1AA2 چقدر است؟

قدرت قطع نهایی Icu این مدل در ولتاژ 500 ولت برابر 66kA است. بنابراین انتخاب آن باید با سطح اتصال کوتاه واقعی شبکه هماهنگ باشد.

3WL1116-3DG46-1AA2 کشویی است یا ثابت؟

این مدل از نوع کشویی با فریم راهنما است. در نتیجه امکان خارج کردن کلید از وضعیت کاری برای عملیات سرویس و نگهداری وجود دارد.

واحد حفاظتی این کلید چیست؟

این مدل به واحد حفاظتی ETU27 مجهز است و پیکربندی حفاظتی آن LSING است؛ همچنین حفاظت اتصال زمین و نول در آن در نظر گرفته شده است.

آیا 3WL1116-3DG46-1AA2 برای ورودی اصلی تابلو مناسب است؟

بله، از نظر جریان نامی و ساختار، این مدل می‌تواند در مدار ورودی اصلی تابلوهای قدرت مورد استفاده قرار گیرد؛ با این حال انتخاب نهایی باید بر اساس جریان بار، سطح اتصال کوتاه، نوع شبکه و هماهنگی حفاظتی انجام شود.

آیا می‌توان این مدل را با یک کلید 1600 آمپر دیگر جایگزین کرد؟

صرفاً یکسان بودن جریان نامی کافی نیست. علاوه بر جریان، باید تعداد پل، کشویی یا ثابت بودن، قدرت قطع، واحد حفاظتی، اتصالات و تجهیزات جانبی نیز بررسی شود.

جمع‌بندی

کلید هوایی زیمنس 3WL1116-3DG46-1AA2 یک کلید هوایی چهارپل و کشویی با جریان نامی 1600 آمپر، قدرت قطع 66kA در 500V و واحد حفاظتی ETU27 است.

حفاظت LSING، حفاظت اتصال زمین و نول و ساختار کشویی، این مدل را برای مدارهای اصلی و فیدرهای قدرت در تابلوهای صنعتی مناسب می‌کند.

با این حال، به دلیل وجود تفاوت میان پیکربندی‌های مختلف 3WL، بررسی شماره فنی کامل پیش از خرید ضروری است.
